一、用戶面板功能介紹及設置
1. 訪問權限和用戶密碼設置
西馳變頻器XFC500系列提供了不同等級的訪問權限，以保護用戶參數不被隨意修改。通過操作面板，用戶可以進入?yún)?shù)設置菜單，選擇“b0-03”功能碼來設置參數修改屬性。選項包括“0：可修改”和“1：不可修改”。此外，用戶還可以通過設置“b0-05”功能碼來設定用戶密碼，保護參數不被未授權人員修改。若需清除密碼，只需將“b0-05”設置為“0”即可。
2. 初始化參數
當用戶需要恢復出廠設置時，可以通過設置“b0-01”功能碼來實現。選項包括“0：無操作”，“1：恢復出廠參數（不包括電機參數及GP型設置）”，“2：清除記錄信息”。選擇“1”后，變頻器將恢復到出廠默認設置，但電機參數和GP型設置將保持不變。
3. PWM相關參數設置
PWM（脈沖寬度調制）參數對變頻器的運行性能有重要影響。用戶可以通過設置“C0-03”功能碼來調整載波頻率，范圍在0.5kHz到16.0kHz之間。較低的載波頻率可能增加電機噪聲和電流諧波，而較高的載波頻率則可能增加變頻器的損耗和溫升。此外，“C0-04”功能碼允許用戶啟用載波頻率隨溫度自動調整的功能，以避免過熱。
二、端子正反轉和外部電位器調速功能實現
1. 端子正反轉功能

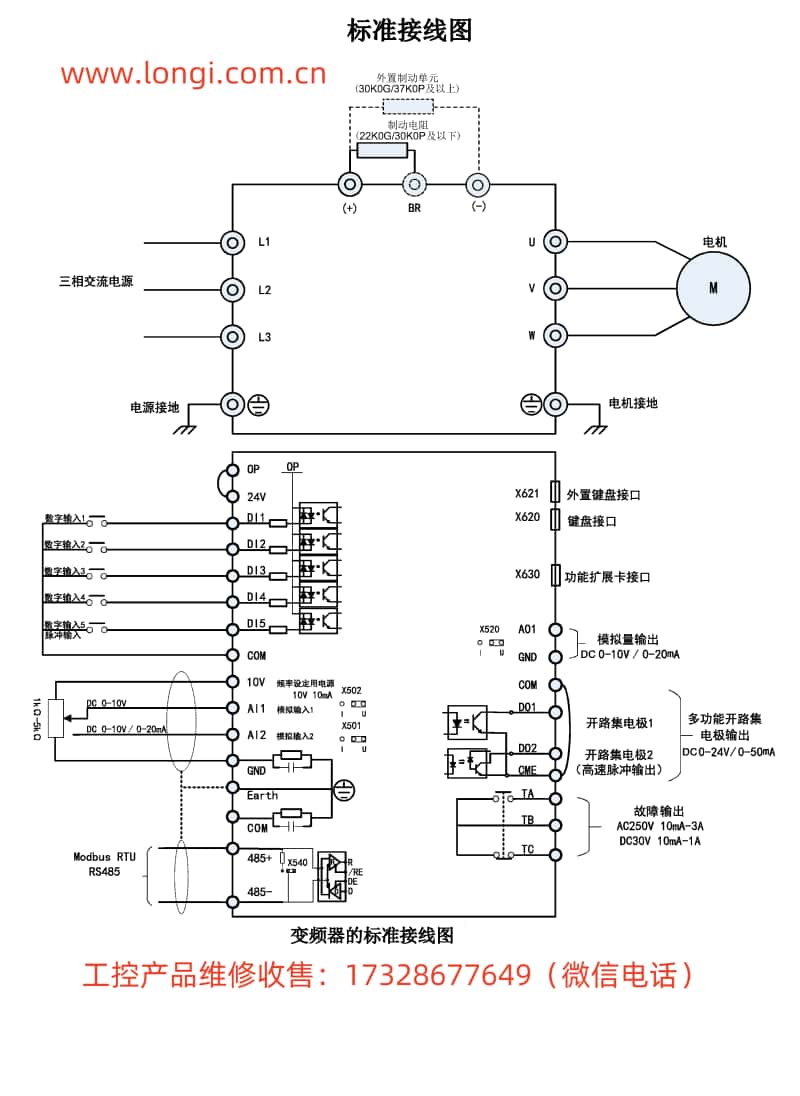

要實現變頻器的正反轉功能，用戶需要正確設置多功能數字輸入端子。通常，正轉可以通過設置“F1-00”功能碼為“1：正轉運行（FWD）”，反轉則設置為“2：反轉運行（REV）”。接線時，需將正轉控制信號接入相應的數字輸入端子（如DI1），反轉控制信號接入另一個數字輸入端子（如DI2）。
2. 外部電位器調速功能
外部電位器調速通常通過模擬量輸入端子實現。用戶可以選擇“F0-01”功能碼將主頻率源設置為“AI1”（模擬量輸入1）。接線時，將外部電位器的滑動觸點接入AI1端子，固定觸點分別接入AI1的GND端子和變頻器的公共端（如COM端）。此外，還需通過“F1-25”至“F1-28”等功能碼設置AI1的輸入曲線，以確定電位器位置與輸出頻率的對應關系。
三、故障代碼含義分析和解決方法
1. Err09：欠壓故障
當變頻器檢測到輸入電壓低于設定值時，會報出Err09故障。解決方法包括檢查輸入電源是否正常、電壓是否穩定，以及電纜連接是否可靠。
2. Err11：電機過載
Err11故障通常表示電機負載過大。用戶應檢查電機是否過載運行，負載是否超出電機額定能力，以及傳動機構是否存在卡阻等問題。
3. Err15：外部故障
Err15故障指示外部故障輸入端子被激活。用戶應檢查外部故障信號源是否正常，以及接線是否可靠。若外部故障信號為誤動作，可檢查相關電路和元件。
四、總結
西馳變頻器XFC500系列手冊為用戶提供了詳細的操作指南和參數設置方法。通過合理設置訪問權限和用戶密碼，用戶可以保護變頻器參數不被隨意修改。通過正確設置PWM參數、端子正反轉和外部電位器調速功能，用戶可以實現對變頻器的精確控制。同時，手冊還提供了故障代碼的詳細分析和解決方法，幫助用戶快速定位和解決問題。整體而言，該手冊結構合理、邏輯清晰，是用戶操作和維護變頻器的重要參考資料。
