在處理森蘭SB40-S11-11KW變頻器維修時，有條不紊地進行故障排查與修復至關重要。本文詳細闡述了針對此型號變頻器驅動電路的故障排查與維護步驟。
初步診斷
檢查故障的森蘭SB40-S11-11KW變頻器時，可能會發現模塊U和P+輸出端子因故障而損壞。開始診斷流程如下：
拆除損壞模塊：
小心地從電路中拆除損壞的模塊。
單獨測試電路板：
獨立給電路板通電，檢查驅動電路中是否存在異常。若出現“OLE”故障，請查閱手冊，這表示外部報警信號。
短路控制端子：
將控制端子Thr短路至CM。若通電后顯示恢復正常，但按下運行按鈕時出現“FL”故障代碼，則表明模塊故障。

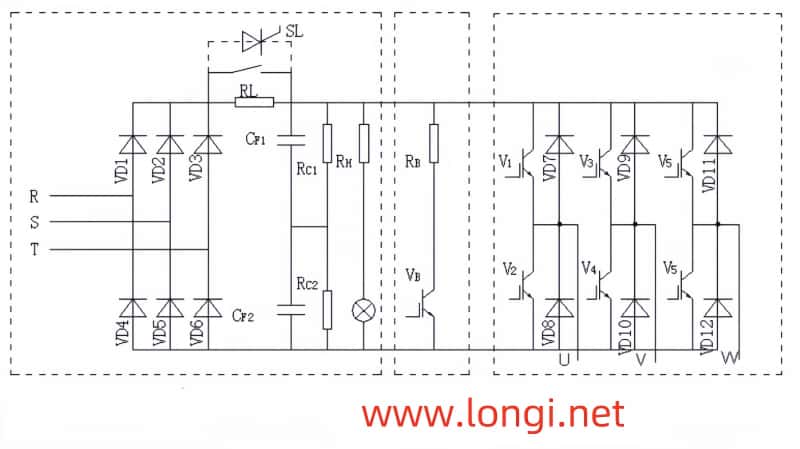

驅動電路分析
驅動板是一個包含二十多個集成塊的復雜電路板。為了找出故障：
檢查光耦：
觀察板背面的六個光耦，它們可能向CPU返回“FL”故障。這些光耦的輸出通常是并聯的。
短路光耦輸入：
將所有光耦的輸入端短路，并給電路板通電。若“FL”故障未出現，則表明故障在驅動信號中。
檢查驅動電源：
測量IGBT模塊觸發端的電壓。U、V和W IGBT管的驅動電源應由主板上的開關電源以12V輸出，然后通過NE555芯片振蕩和反轉。一個圓柱形密封變壓器從次級三個繞組中提取電壓，并將其整流以形成三個獨立的驅動電源。確保這三個電源均正常工作。
確定問題
若模塊觸發端無電壓，則表明存在更深層次的問題：
無靜態負壓或激勵正壓：
若運行時既無靜態負壓也無激勵正壓，則表明驅動電路的保護機制存在問題。
保護電路激活：
大電路板可能設有保護機制，當檢測到因拆除模塊而產生的異常大的“IGBT導通壓降”時，會激活保護電路，切斷模塊觸發端的信號。
繞過保護進行測試
為了在不受保護干擾的情況下測試驅動電路：
人工創建IGBT導通：
將觸發端的上三通道直接與U、V和W端子連接。將下三通道連接到N點，人工短路下三個IGBT管。
釋放光耦短路：
釋放報告“FL”故障的三個對應光耦的短路。
通電測試：
給電路通電并啟動操作。若不再報告“FL”故障，且下三臂的觸發端有正常的脈沖電壓輸出，則表明驅動電路工作正常。
對上臂重復測試：
將觸發端的上三電路連接到U、V和W端子以及P+點。人工短路上三個IGBT管，并測試是否有正常的脈沖電壓輸出。
結論與修復
若模塊的上臂和下臂均有正常的脈沖電壓輸出，則確認整個驅動電路和操作控制均工作正常。此時可更換模塊。
最終思考
無切斷負壓：
在關機狀態下，觸發端電壓應為零。這是正常的，表明切斷機制工作正常。
修復成功：
更換模塊后，變頻器應已完全修復并可使用。
通過遵循這些邏輯清晰、結構化的步驟，您可以有效地對森蘭SB40-S11-11KW變頻器的驅動電路進行故障排查和修復。請記住，有條不紊的方法和對電路保護機制的理解是成功維護和修復的關鍵。
