引言
西門子變頻器G130和G150系列作為工業自動化系統中的關鍵組件，其穩定性和可靠性對于生產流程的順暢運行至關重要。然而，在實際應用中，變頻器可能會遇到各種故障，其中F30005（過載）和F30025（過熱）是較為常見的兩類故障。本文旨在深入分析這兩種故障的含義、產生機理，并提供相應的解決方法，同時通過一個實際維修案例，展示故障處理的復雜性和應對策略。
故障分析
F30025（過熱）
F30025故障通常表示功率單元的芯片溫度過高。這種故障可能由多種原因引起，包括但不限于：
散熱不良：風扇故障、通風不暢或環境溫度過高都可能導致功率單元無法有效散熱。
過載運行：長時間高負載運行使功率單元產生大量熱量。
脈沖頻率過高：高頻運行會增加功率單元的發熱量。
F30005（過載）
F30005故障表明功率單元出現I2t過載?？赡艿脑虬ǎ?/p>
負載過大：電機或機械負載超過變頻器的額定功率。
工作周期不合理：長時間連續工作，未給變頻器足夠的冷卻時間。
參數設置不當：如加速時間、減速時間等參數設置不合理，導致變頻器輸出電流過大。
此外，過流(F30001)和接地（F30021）故障也與電流的檢測和判斷密切相關，分別表示輸出電流超過額定值和電機或電纜絕緣損壞。
故障產生機理探討
上電時出現故障
上電時即出現故障，往往指向硬件故障，如電流傳感器（互感器）損壞或相關檢測電路問題。這類故障通常表現為一通電即報錯，且難以通過參數調整解決。
工作過程中出現故障
工作過程中出現故障則可能是多種因素綜合作用的結果，包括負載變化、環境溫度、通風條件等。這類故障通常需要通過優化參數、降低負載率、改善通風條件等措施來解決。
解決方法
優化參數調整
調整工作周期：合理安排變頻器的工作時間和休息時間，避免長時間連續工作。
調整加速/減速時間：根據負載特性調整加速和減速時間，以減少對變頻器的沖擊。
增大電子熱保護功能的預設值：在確認電機和變頻器未過載的情況下，可適當增大電子熱保護功能的預設值。
降低負載率
注意通風
故障修理
處理有故障的電流傳感器
檢查電流傳感器：使用萬用表檢測電流傳感器的輸出是否正常。
更換損壞的電流傳感器：如確認傳感器損壞，應及時更換同型號的電流傳感器。
采用臨時替代方案：在緊急情況下，如只有兩個電流傳感器可用，可將變頻器設置為V/F控制模式，但需注意風險。
修理驅動板
檢查電流檢測電路
跟蹤電流信號路徑：從電流傳感器到變頻器的控制電路，逐步檢查信號路徑上的每個元件。
使用示波器檢測信號波形：通過示波器觀察電流信號的波形，判斷是否存在異常。
修復或更換故障元件：根據檢測結果修復或更換故障元件。
實際維修案例

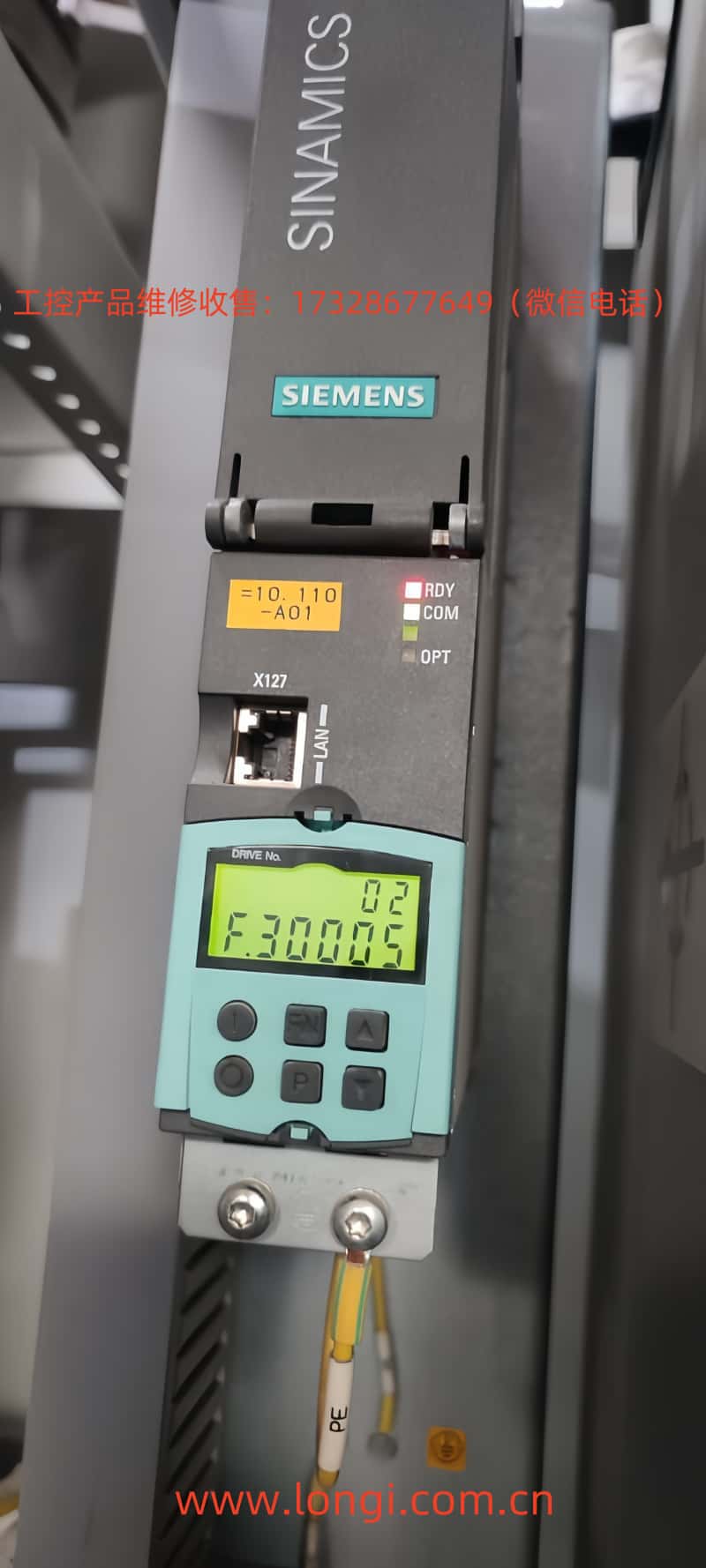

在實際維修中，我們遇到了一個典型的案例，充分展示了F30005和F30025故障同時出現的復雜性及其解決方法。該變頻器在上電后立即顯示F30025故障，進一步操作后又顯示F30005故障，表明同時遭受了過熱和過載的雙重困擾。
深入檢查后發現，問題根源在于其中一個電流傳感器損壞。這款變頻器采用了三個ESM2000-9922型號的電流傳感器，每個傳感器的最大二次側輸出電流為400毫安，共同負責監測變頻器輸出的三相電流。根據基爾霍夫電流定律，理論上只要兩個電流傳感器工作正常，就可以通過它們的數據推算出第三個電流傳感器的讀數。
然而，實際操作中這種替代方案存在風險，要求變頻器輸出的三相電流和電壓保持相對平衡，且電流之間的夾角接近理想的120°。此外，由于該變頻器支持矢量控制，對電流的精確測量至關重要。因此，在采用臨時替代方案時，我們將變頻器的工作模式從矢量控制切換到V/F控制，以避免因電流計算不準確而損壞IGBT模塊。
具體操作中，我們拆除了損壞的電流傳感器，重新連接了剩余的兩個傳感器，并將變頻器的工作模式更改為V/F控制。雖然變頻器能夠啟動并運行，但顯示屏上顯示的電流值會比實際值略低。在緊急情況下，這種權宜之計能夠暫時恢復變頻器的功能，確保生產流程的連續性。然而，長期來看，我們?nèi)匀唤ㄗh盡快更換損壞的電流傳感器，并將變頻器恢復到原有的矢量控制模式，以確保其性能和精度。
結論
西門子變頻器G130和G150系列的F30005和F30025故障雖然常見，但通過合理的參數調整、降低負載率、改善通風條件以及及時的故障修理，這些故障是可以有效預防和解決的。在實際應用中，應結合具體情況采取針對性的措施，確保變頻器的穩定運行。同時，通過細致的檢查和靈活的應對策略，我們能夠找到解決問題的關鍵，確保設備的長期可靠運行。
