一、如何使用外部端子實現正反轉和外邊電位器調速

偉肯變頻器NX系列通過外部端子實現正反轉和外邊電位器調速非常簡便。以下是實現該功能的具體步驟：

1. 接線端子：

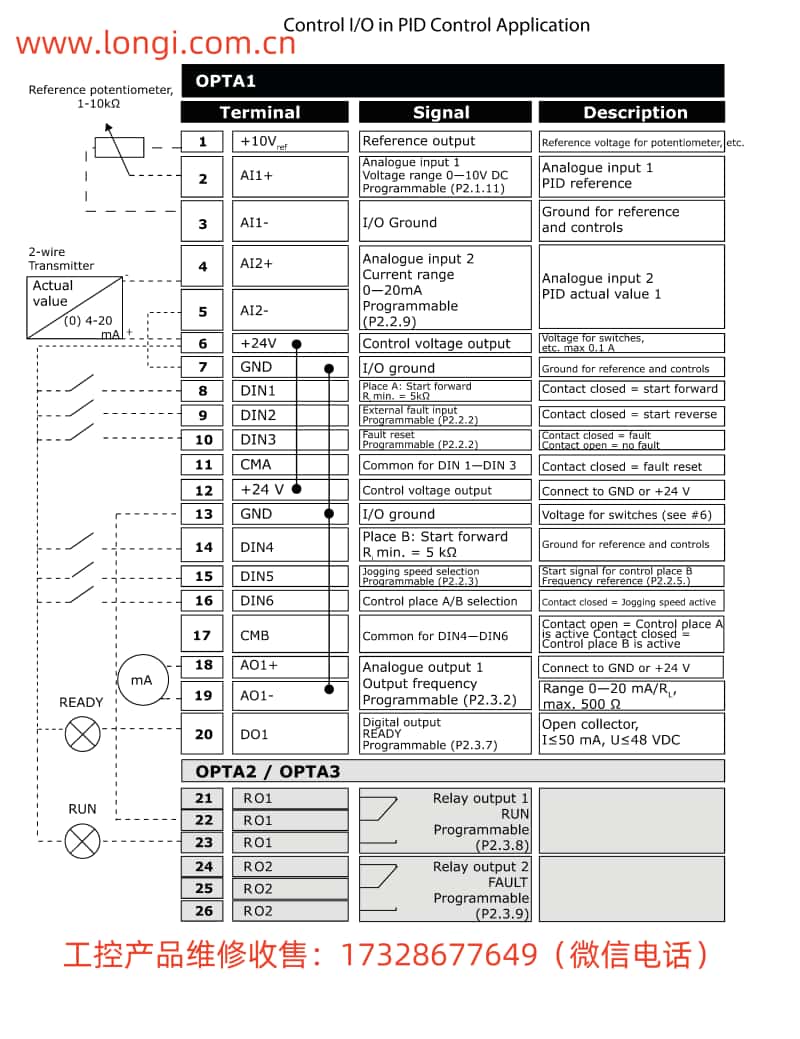

• 將電位器的三個端子分別連接至變頻器的AI1（模擬輸入1）、GND（接地）和+10V（模擬輸入正電源）端子。

• 正轉：通常連接至變頻器的DI1（正向啟動）端子。

• 反轉：通常連接至變頻器的DI2（反向啟動）端子。

• 請注意，不同型號的NX系列變頻器可能有所不同，請參考具體型號的用戶手冊確認端子編號。

• 正反轉控制：

• 電位器調速：

2. 參數設置：

• 將模擬輸入AI1設置為頻率給定源。

• 根據需要調整AI1的輸入范圍，確保電位器的輸出范圍與變頻器的頻率范圍相匹配。

• 設置控制源為外部端子控制，確保DI1和DI2功能已正確配置為正轉和反轉。

• 正反轉參數：

• 電位器調速參數：

二、PID功能特點及應用

偉肯變頻器NX系列的PID功能非常強大，適用于多種自動控制場合。以下是其PID功能的特點及在水泵恒壓控制中的應用：

1. PID功能特點：

• 支持多種PID控制模式，包括標準PID、睡眠/喚醒功能等。

• 可以通過外部端子或現場總線靈活配置PID參數。

• 提供豐富的監控和報警功能，確保系統穩定運行。

2. 水泵恒壓控制應用：

• 將AI1設置為PID控制的實際值輸入。

• 配置PID控制器的參考值（目標壓力值）。

• 調整PID參數（比例、積分、微分）以獲得最佳控制效果。

• 根據需要設置睡眠/喚醒功能，以節省能源。

• 將壓力傳感器的輸出信號連接至變頻器的AI1（模擬輸入1）端子。

• 根據需要連接其他控制端子，如啟動、停止等。

• 接線端子：

• 參數設置：

三、Fieldbus協議及與西門子PLC的通訊

偉肯變頻器NX系列支持多種Fieldbus協議，包括Profibus、Modbus等，方便與各種PLC進行通訊。以下是與西門子PLC通訊的具體步驟：

1. Fieldbus協議：

• NX系列變頻器支持多種Fieldbus協議，用戶可以根據實際需求選擇合適的協議。

2. 與西門子PLC通訊：

• 在變頻器中配置Fieldbus參數，包括站地址、波特率等。

• 在西門子PLC中配置相應的通訊參數，確保與變頻器匹配。

• 編寫PLC程序，通過Fieldbus向變頻器發送啟動、停止和調速指令。

• 使用專用的Fieldbus通訊電纜將變頻器的Fieldbus接口與西門子PLC的相應接口連接起來。

• 接線：

• 參數設置：

四、故障代碼含義分析及解決方法

偉肯變頻器NX系列提供了豐富的故障代碼，幫助用戶快速定位和解決問題。以下是一些常見的故障代碼及其含義和解決方法：

1. F1：過電流故障

• 含義：變頻器輸出電流超過設定值。

• 解決方法：檢查電機是否過載、電纜是否短路、變頻器參數設置是否正確等。

2. F2：過電壓故障

• 含義：變頻器直流母線電壓過高。

• 解決方法：檢查輸入電壓是否穩定、制動電阻是否正常工作等。

3. F5：充電開關故障

• 含義：變頻器內部充電開關異常。

• 解決方法：檢查充電開關及相關電路是否正常。

五、總結

偉肯變頻器NX系列用戶手冊提供了詳細的使用指南和參數設置說明，幫助用戶快速上手并實現各種復雜控制功能。通過本文的介紹，相信用戶已經對如何使用外部端子實現正反轉和外邊電位器調速、PID功能的特點及應用、Fieldbus協議及與西門子PLC的通訊以及故障代碼的含義和解決方法有了全面的了解。在實際應用中，用戶應根據具體需求和現場條件靈活配置參數和接線方式，以實現最佳的控制效果。
