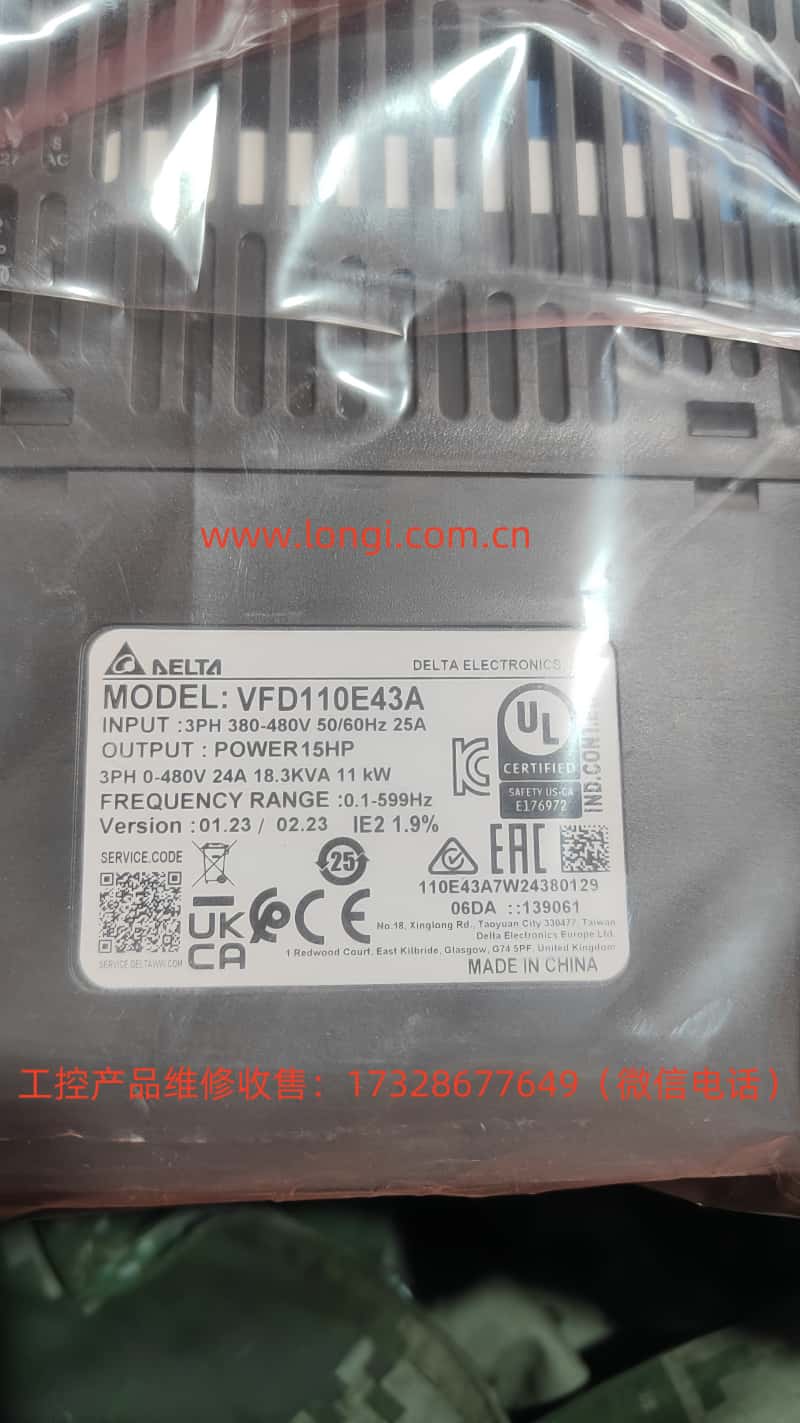

一、臺達變頻器VFD-E系列面板功能介紹及操作
面板功能介紹
臺達VFD-E系列變頻器的面板主要包括以下幾個功能鍵和顯示區:
RUN/STOP:用于控制變頻器的運行和停止。
JOG:寸動運行鍵,按下后變頻器以設定的寸動頻率運行。
MODE:模式切換鍵,用于切換不同的顯示和操作模式。
▲▼:用于調整參數值或頻率值。
RESET:故障復位鍵,用于清除故障報警。
數字顯示屏:顯示當前頻率、設定值、故障代碼等信息。
拷貝參數到另一臺電腦
臺達VFD-E系列變頻器支持通過RS-485通訊接口將參數拷貝到另一臺電腦。具體步驟如下:
連接通訊線:使用RS-485通訊線將變頻器與電腦連接。
設置通訊參數:在變頻器的參數設置中,將通訊地址、波特率等參數設置為與電腦通訊軟件一致。
運行通訊軟件:在電腦上運行專用的通訊軟件,如Delta的MSU軟件。
讀取參數:在通訊軟件中,選擇讀取參數功能,將變頻器的當前參數讀取到電腦中。
保存參數:將讀取到的參數保存為文件,以便后續使用。
設置密碼和消除密碼
設置密碼
進入?yún)?shù)設置模式。
找到參數00-08
(參數保護密碼輸入)。
按▲▼鍵輸入所需的密碼值(00~65535)。
按下MODE鍵確認設置。
消除密碼
進入?yún)?shù)設置模式。
找到參數00-07
(參數保護解碼輸入)。
輸入之前設置的密碼。
如果密碼正確,00-08
的參數值將變?yōu)?0,表示密碼已消除。
恢復出廠值設置
進入?yún)?shù)設置模式。
找到參數00-02
(參數重置設定)。
按▲鍵選擇09
(所有參數的設定值重置為出廠值,50Hz)或10
(所有參數的設定值重置為出廠值,60Hz)。
按下MODE鍵確認設置。
二、端子控制及調速操作
端子控制正反轉啟動和停止
接線說明
正轉啟動端子:通常連接至變頻器的FWD
端子。
反轉啟動端子:通常連接至變頻器的REV
端子。
公共端子:通常連接至變頻器的DCM
端子。
停止端子:可通過外部接點連接至FWD
和REV
端子,或通過通訊方式控制。
參數設置
進入?yún)?shù)設置模式。
找到參數02-01
(第一運轉指令來源設定),設置為01
(由外部端子控制,鍵盤STOP有效)或02
(由外部端子控制,鍵盤STOP無效)。
根據需要設置參數02-02
(電機停止方式選擇)以控制停止時的行為。
通過外部電位器調速
接線說明
參數設置
進入?yún)?shù)設置模式。
找到參數02-00
(第一頻率指令來源設定),根據電位器的輸出類型選擇01
(AVI)、02
(ACI)或03
(AUI)。
根據需要調整參數04-00
(AVI模擬信號輸入頻率偏壓調整)、04-02
(AVI模擬信號輸入頻率增益調整)等,以校準電位器的輸出與變頻器頻率的對應關系。
三、故障代碼含義分析及解決方法
常見故障代碼及含義
解決方法
OC:檢查電機是否堵轉,負載是否過大,變頻器輸出側是否有短路。
GFF:檢查電機及電纜是否對地短路,輸出側接線是否正確。
OV:檢查輸入電壓是否過高,是否接入了錯誤的電源。
Lv:檢查輸入電壓是否過低,電源線是否接觸不良。
OH:檢查變頻器散熱是否良好,環境溫度是否過高。
OL:檢查電機是否過載,是否選擇了合適的電機參數。
通過以上步驟,用戶可以有效地操作臺達VFD-E系列變頻器,實現各種控制功能,并處理可能出現的故障。
