一、單泵控制實現恒壓供水
單泵控制模式下，PDG10系列變頻器通過設定管網壓力值，自動調節水泵電機的轉速，從而保持恒定的供水壓力。以下是實現恒壓供水的步驟：
1. 接線
2. 參數設置
壓力設定：通過F0.00參數設定目標壓力值。例如，若希望管網壓力為3.0公斤，則設置F0.00=3.0。
啟動方式：若使用外部啟停控制，設置F0.05=1（端子啟停）。
傳感器設置：根據壓力傳感器的類型，設置F0.08（傳感器量程）、F0.09（傳感器反饋通道選擇）、F2.00或F2.02（傳感器反饋類型選擇）。
工作模式：設置F0.15=0，選擇恒定壓力控制模式。
其他參數：根據實際需求設置加速時間（F0.18）和減速時間（F0.19）等參數。

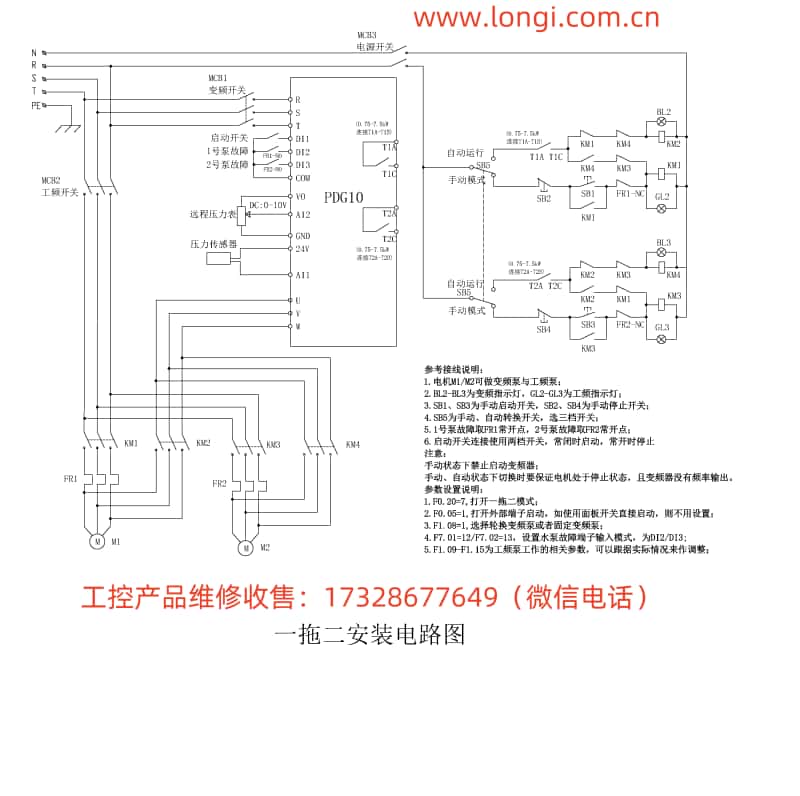

二、一拖二定時輪換控制
一拖二定時輪換控制模式下，一個變頻器輪流控制兩臺水泵電機，實現定時輪換。以下是實現步驟：
1. 接線
主回路接線：將變頻器的輸出端子分別接入兩臺水泵電機的U、V、W端子。
控制回路接線：將壓力傳感器接入AI1或AI2端子，并將變頻器的繼電器輸出端子（如T1A/T1B和T2A/T2B）接入接觸器的控制回路，以實現水泵的輪換控制。
工頻控制：如果需要工頻備份，還需將工頻電源接入相應的接觸器，并通過變頻器的繼電器輸出控制接觸器的吸合與斷開。
2. 參數設置
一拖二模式：設置F0.20=7，選擇一拖二模式。
輪換模式：設置F1.08=1，選擇輪換變頻泵模式。
加泵和減泵參數：根據實際需求設置F1.09（加工頻泵偏差壓力）、F1.10（加工頻泵延時時間）、F1.11（減工頻泵偏差壓力）、F1.12（減工頻泵延時時間）等參數。
輪換時間：設置F1.05，定義主輔泵定時輪換的間隔時間。
其他參數：根據實際需求設置PID參數（如F3.00比例增益、F3.01積分時間等）和其他相關參數。

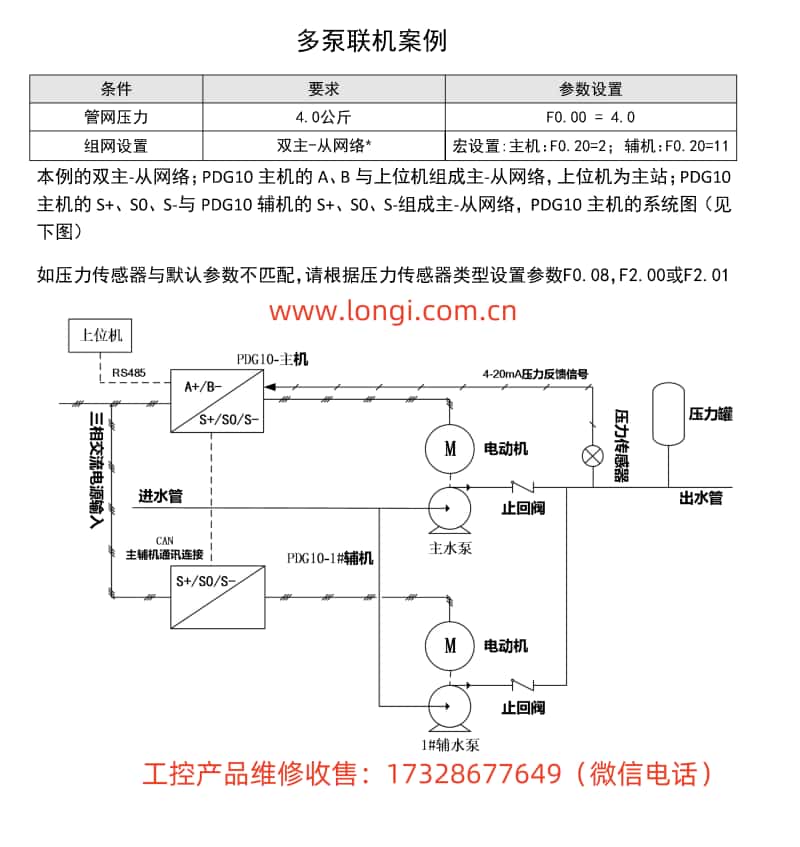

三、多泵聯機方案
PDG10系列變頻器支持通過RS485（MODBUS）或CAN總線實現多泵聯機控制。以下是實現步驟：
1. 接線
2. 參數設置
通訊參數：設置F8.00（本機地址）、F8.01（RS485通訊波特率設置）、F8.02（RS485數據格式設置）等參數，確保各變頻器之間的通訊正常。
多聯機模式：設置F0.20（多聯機宏調試功能），選擇相應的多泵組網模式（如主機、輔機等）。
網絡模式：設置F1.02（多聯機網絡模式選擇），定義各變頻器的網絡角色（如主機、從機等）。
輔機設置：在輔機上設置F1.00（多泵聯機通訊地址），確保每臺輔機都有唯一的地址。
其他參數：根據實際需求設置多聯機輔機臺數（F1.03）、多聯機運行模式（F1.04）等參數。
四、故障代碼及解決方法
PDG10系列變頻器具有完善的故障保護功能，當出現故障時，會顯示相應的故障代碼。以下是一些常見的故障代碼及其含義和解決方法：
E002：加速運行過電流。可能原因包括加速太快、電網電壓偏低或變頻器功率偏小。解決方法包括增大加速時間、檢查輸入電源或選用功率更大的變頻器。
E015：外部故障?？赡茉虬ㄍ獠抗收陷斎攵俗觿?dòng)作。解決方法是檢查外部設備輸入是否正常。
E027：缺水報警?？赡茉虬ㄋ畨?水位異常、傳感器斷線或接觸不良等。解決方法包括檢查水泵入水口水壓、傳感器安裝與接線以及相關參數設置。
E050：多聯機通信錯誤?？赡茉虬ǘ嗦?lián)機通信異常或組網地址重復。解決方法包括重新上電、檢查CAN組網通訊地址設置或?qū)で蠓?wù)支持。
當出現故障時，首先應根據故障代碼查找可能的原因，并按照相應的解決方法進行處理。若問題無法解決，可聯系專業技術人員進行進一步的檢查和維修。
總結
PDG10系列變頻器作為水泵控制專用型產品，具有功能強大、操作簡便、可靠性高等特點。通過合理的接線和參數設置，可以實現單泵恒壓供水、一拖二定時輪換控制以及多泵聯機控制等多種應用模式。同時，該變頻器還提供了完善的故障保護功能和故障代碼提示，方便用戶進行故障排查和處理。希望本使用指南能幫助用戶更好地了解和使用PDG10系列變頻器。
