一、操作面板（操作器）功能詳解

安川GA700變頻器的操作面板（操作器）是用戶與變頻器交互的主要界面，提供了豐富的功能和設置選項。以下是操作面板的主要功能及操作說明：

1. 顯示與設置功能

• 監視顯示：操作器可以顯示變頻器的各種狀態信息，如頻率指令、輸出頻率、電流、電壓等。用戶可以通過上下左右鍵選擇需要監視的項目。

• 參數設置：通過操作器，用戶可以訪問和修改變頻器的各種參數，以滿足不同的應用需求。按“MENU”鍵進入菜單，然后使用上下鍵選擇需要設置的參數，按“ENTER”鍵進入?yún)?shù)設置界面。

2. 恢復出廠值參數設置

如果需要將變頻器的參數恢復到出廠設置，可以按照以下步驟操作：

1. 按“MENU”鍵進入菜單。

2. 使用上下鍵選擇“工具”菜單，然后按“ENTER”鍵進入。

3. 在“工具”菜單中，使用上下鍵選擇“參數初始化”選項，然后按“ENTER”鍵進入。

4. 選擇“出廠值初始化”并按“ENTER”鍵確認。系統將提示是否進行初始化，按“YES”鍵確認后，變頻器參數將被恢復到出廠設置。

3. 設置外部端子啟動

外部端子啟動是指通過外部信號（如按鈕、開關等）來控制變頻器的啟動和停止。設置外部端子啟動的步驟如下：

1. 確保外部控制回路已正確接線。

2. 進入操作器的“應用程序”菜單，選擇“運行指令給定方式選擇1”（b1-02）。

3. 將b1-02設置為“0”，表示使用操作器輸入運行指令。如果希望使用外部端子啟動，可以將其設置為“2”（表示使用控制回路端子輸入運行指令）。

4. 根據需要設置其他相關參數，如外部啟動端子的功能選擇（H1-xx參數）。

二、外部端子啟動和外部電位器調速設置

1. 外部端子啟動設置

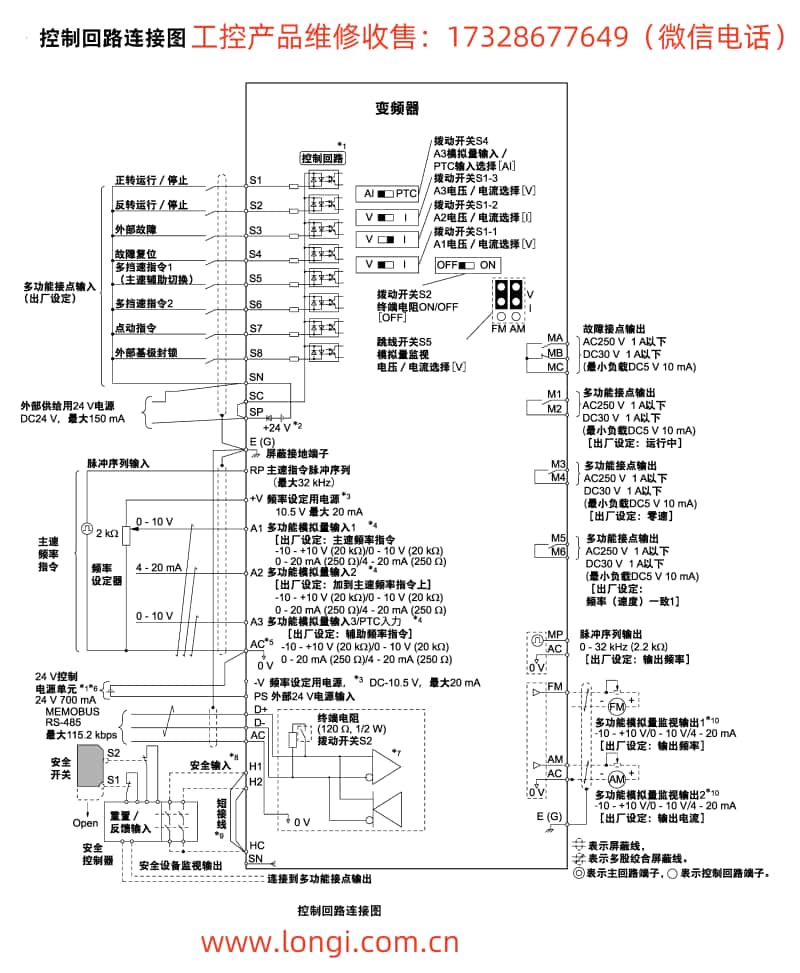

外部端子啟動的設置包括接線和參數設置兩部分：

接線步驟：

1. 將外部啟動按鈕或開關的一個觸點連接到變頻器的“RUN”端子（如端子S1）。

2. 將另一個觸點連接到變頻器的公共端子（如端子CM）。

參數設置步驟：

1. 進入操作器的“應用程序”菜單，選擇“運行指令給定方式選擇1”（b1-02）。

2. 將b1-02設置為“2”，表示使用控制回路端子輸入運行指令。

3. 進入“多功能接點輸入”菜單（H1-xx），選擇對應的端子（如H1-01），并將其功能設置為“運行指令”（如設定值為“1”）。

2. 外部電位器調速設置

外部電位器調速允許用戶通過調節電位器的旋轉位置來改變變頻器的輸出頻率，從而實現電機速度的控制。

接線步驟：

1. 將電位器的三個端子分別連接到變頻器的“AI1”（模擬量輸入1）端子、公共端子（如端子CM）和地（GND）。

參數設置步驟：

1. 進入操作器的“應用程序”菜單，選擇“頻率指令選擇1”（b1-01）。

2. 將b1-01設置為“1”，表示使用模擬量輸入作為頻率指令。

3. 進入“多功能模擬量輸入”菜單（H3-xx），選擇“端子A1功能選擇”（H3-02），并將其設置為“主速頻率指令”（設定值為“0”）。

4. 根據需要調整“端子A1輸入增益”（H3-03）和“端子A1輸入偏置”（H3-04），以匹配電位器的輸出范圍和變頻器的頻率指令范圍。

三、變頻器故障代碼及處理方法

安川GA700變頻器在發生故障時，會顯示相應的故障代碼。以下是一些常見的故障代碼及其含義和處理方法：

1. oC（過電流）

• 含義：變頻器輸出電流超過額定值。

• 處理方法：檢查電機負載是否過大，是否存在短路或接地故障，調整變頻器參數（如加減速時間、轉矩限制等）。

2. oV（過電壓）

• 含義：變頻器直流母線電壓過高。

• 處理方法：檢查輸入電源是否穩定，是否存在制動電阻過熱或損壞的情況，調整變頻器參數（如減速時間、過電壓抑制功能等）。

3. oH（過熱）

• 含義：變頻器內部溫度過高。

• 處理方法：檢查變頻器安裝環境是否通風良好，是否存在灰塵積累或堵塞散熱片的情況，清潔散熱片并檢查冷卻風扇是否正常工作。

4. FbL（PID反饋喪失）

• 含義：PID控制中反饋信號丟失。

• 處理方法：檢查PID反饋回路是否接線正確，反饋傳感器是否正常工作，調整PID控制參數。

5. EF（外部故障）

• 含義：接收到外部故障信號。

• 處理方法：檢查外部故障信號源是否正常，排除外部故障后復位變頻器。

以上僅是部分常見的故障代碼及其處理方法，實際使用中可能遇到更多的故障代碼。用戶應參考變頻器的技術手冊，了解各種故障代碼的含義和相應的處理方法，以確保變頻器的正常運行。

通過本文的介紹，相信用戶已經對安川GA700變頻器的操作面板功能、外部端子啟動和外部電位器調速的設置方法以及故障代碼的處理有了較為全面的了解。在實際應用中，用戶應根據具體的應用需求和環境條件，合理設置變頻器的參數，確保變頻器的安全、穩定運行。
