一、變頻器操作面板功能介紹

海尚變頻器HS710系列的操作面板功能齊全，操作簡便。面板主要包括以下按鍵和指示燈：

• PRG編程鍵：用于進入或退出菜單，進行參數修改。

• ENTER確定鍵：確認參數設定或進入菜單。

• ▲遞增鍵和▼遞減鍵：用于數據或功能碼的遞增和遞減。

• 移位鍵：選擇參數修改位及顯示內容。

• RUN運行鍵：在鍵盤操作方式下啟動變頻器。

• STOP/RESET停止/復位鍵：停止變頻器運行或復位故障。

• FUNC多功能快捷鍵：根據功能切換選擇。

設置密碼和恢復出廠值

1. 設置密碼：

• 進入?yún)?shù)設置界面（按PRG鍵）。

• 使用遞增和遞減鍵選擇FE.29（用戶密碼），按ENTER鍵進入。

• 使用數字鍵輸入密碼值（0～65535），按ENTER鍵確認。密碼設置成功后，需等待3分鐘才能生效。

2. 恢復出廠值：

• 進入?yún)?shù)設置界面。

• 選擇F7.12（參數初始化），按ENTER鍵進入。

• 使用遞增鍵選擇“2：所有用戶參數恢復出廠設定”，按ENTER鍵確認。操作完成后，參數將自動恢復為出廠設定值，F(xiàn)7.12將自動清0。

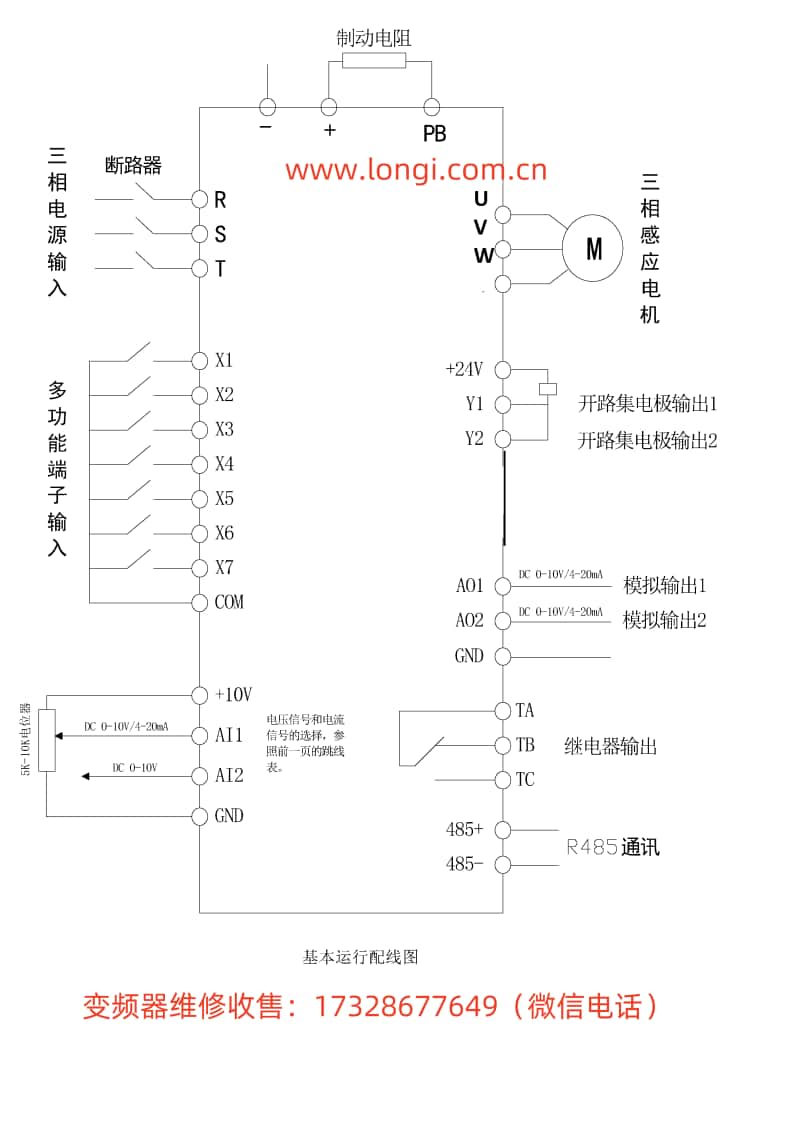

二、端子啟動停止和外部電位器調速接線

接線步驟

1. 電源接線：

• 將三相電源接入變頻器的R、S、T端子，確保電源與變頻器匹配。

• 在電源與輸入端子之間安裝空氣斷路開關（NPB），以保護電路。

2. 電機接線：

• 將電機的U、V、W端子與變頻器的U、V、W端子連接。

• 確保電機接地良好，連接變頻器的E端子到電機外殼。

3. 啟動停止接線：

• 將控制回路的正電源（+24V）接入變頻器的+24V端子。

• 將外部啟動按鈕的一端接到+24V端子，另一端接到X1端子（正轉運行）。

• 將外部停止按鈕的一端接到COM端子，另一端接到X1端子（正轉運行）或配置為其他停止功能的端子。

4. 外部電位器調速接線：

• 將外部電位器的中心抽頭接到變頻器的GND端子。

• 將電位器的一端接到+10V端子。

• 將電位器的另一端接到AI1端子（模擬輸入1），用于接收調速信號。

參數設置

1. 運行命令通道選擇：

• 進入?yún)?shù)設置界面。

• 選擇F0.02（運行命令通道選擇），設置為“1：端子運行命令通道”。

2. 模擬輸入設置：

• 選擇F4.13（AI1輸入下限）和F4.15（AI1輸入上限），根據電位器的輸出范圍設定合適的值。

• 選擇F4.14（AI1下限對應物理量設定）和F4.16（AI1上限對應物理量設定），設置為“速度指令”，以便電位器控制輸出頻率。

3. 頻率源選擇：

• 選擇F0.03（主頻率源A選擇），設置為“2：AI1模擬給定”。

三、故障代碼分析和解決方法

海尚變頻器HS710系列在運行過程中可能會出現各種故障代碼，以下是一些常見故障代碼的分析和解決方法：

1. E-01：加速運行中過流

• 可能原因：加速時間太短、負載過重、V/F曲線設置不當。

• 解決方法：延長加速時間、檢查負載是否異常、調整V/F曲線。

2. E-02：減速運行中過流

• 可能原因：減速時間太短、負載慣性過大。

• 解決方法：延長減速時間、外接制動電阻或制動單元。

3. E-08：電機過載

• 可能原因：V/F曲線或轉矩提升設置不當、電網電壓過低、負載過重。

• 解決方法：調整V/F曲線和轉矩提升量、檢查電網電壓、降低負載或選用更大功率的變頻器。

4. E-12：輸入側缺相

• 可能原因：電源輸入缺相。

• 解決方法：檢查電源及連線，確保三相電源正常。

5. E-13：輸出側缺相或電流不平衡

• 可能原因：輸出U、V、W有缺相。

• 解決方法：檢查輸出配線，確保電機接線正確。

通過仔細閱讀用戶手冊并按照上述指南操作，用戶可以有效地使用和維護海尚變頻器HS710系列，確保設備的正常運行和延長使用壽命。
