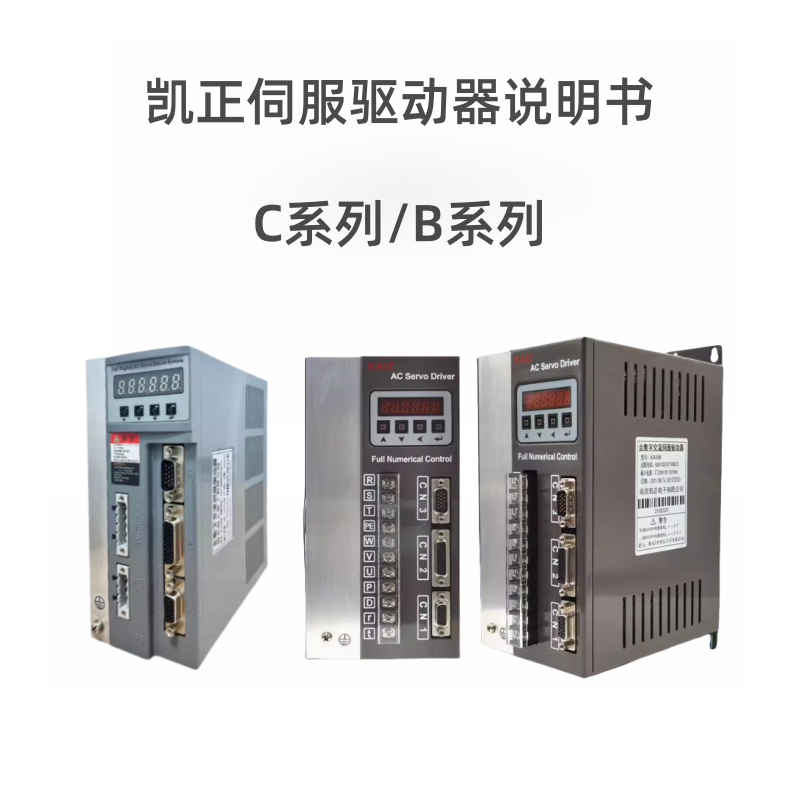

凱正伺服C&B系列使用指南

一、JOG點動運行過程

JOG點動模式允許用戶通過按鍵直接控制伺服電機的啟動、停止和反轉，常用于手動調試和定位。以下是JOG點動運行的具體步驟：

1. 連接控制信號：

• 確保伺服驅動器的控制信號線CN1已正確連接到相應的控制器或手動操作面板。

• 將伺服使能（SON）設置為OFF，CCW驅動禁止（FSTP）和CW驅動禁止（RSTP）均設置為ON，或使用參數PA20將驅動禁止功能禁用。

2. 接通控制電路電源：

• 接通伺服驅動器的控制電路電源（注意主電路電源暫時不接）。

• 伺服驅動器的顯示器將點亮，此時應檢查是否有報警信息，如有報警，請檢查連接線路。

3. 設置控制模式：

• 進入?yún)?shù)設置界面，將控制方式選擇（參數No.4）設置為JOG模式（參數值為3）。

4. 接通主電路電源：

• 在確認無報警和異常情況后，接通主電路電源。

• 將伺服使能（SON）設置為ON，電機將進入激勵狀態，但保持零速。

5. 執行JOG操作：

• 在JOG模式下，按上鍵（↑）并保持，電機將以預設的JOG速度（參數No.22設定）正向運行；松開按鍵，電機停轉并保持零速。

• 按下鍵（↓）并保持，電機將以預設的JOG速度反向運行；松開按鍵，電機同樣停轉并保持零速。

二、位置模式運行過程

位置模式允許用戶通過發送位置指令來控制伺服電機的精確位置。以下是位置模式運行的具體步驟：

1. 設置基本參數：

• 確保伺服使能（SON）設置為OFF，CCW驅動禁止（FSTP）和CW驅動禁止（RSTP）均設置為ON。

• 進入?yún)?shù)設置界面，將控制方式選擇（參數No.4）設置為位置模式（參數值為0）。

• 根據控制器的輸出信號方式，設置參數No.14（位置指令脈沖輸入方式）和合適的電子齒輪比（No.12和No.13）。

2. 連接位置指令信號：

• 將位置控制器輸出的信號連接到伺服驅動器的相應位置指令輸入端（如CN1-22/5/14/23腳）。

3. 接通電源并啟動：

• 接通控制電路和主電路電源，檢查無報警和異常情況后，將伺服使能（SON）設置為ON，電機進入激勵狀態。

• 操作位置控制器，發送位置指令至伺服驅動器，驅動電機按照指令精確移動至指定位置。

三、速度模式運行過程

速度模式允許用戶通過發送速度指令來控制伺服電機的轉速。以下是速度模式運行的具體步驟：

1. 設置基本參數：

• 確保伺服使能（SON）、速度選擇1（SC1）和速度選擇2（SC2）均設置為OFF，CCW驅動禁止（FSTP）和CW驅動禁止（RSTP）也設置為OFF，或使用參數直接控制。

• 進入?yún)?shù)設置界面，將控制方式選擇（參數No.4）設置為速度模式（參數值為1）。

• 根據需要設置內部速度參數No.24至No.27。

2. 連接速度指令信號：

• 將速度控制器輸出的信號連接到伺服驅動器的速度指令輸入端（如通過控制端子CN2輸入或內部速度選擇）。

3. 接通電源并啟動：

• 接通控制電路和主電路電源，檢查無報警和異常情況后，將伺服使能（SON）設置為ON，電機進入激勵狀態。

• 操作速度控制器，發送速度指令至伺服驅動器，驅動電機按照指令速度旋轉。

四、故障代碼及解決方案

1. Err-01: IPM模塊故障

• 原因：電路板故障、供電電壓偏低、電機絕緣損壞等。

• 解決方案：檢查驅動器接線，確認電源電壓正常，更換故障驅動器或電機。

2. Err-03: OCU過流

• 原因：驅動器U、V、W相短路，接地不良。

• 解決方案：檢查驅動器接線，確保正確接地，更換故障驅動器。

3. Err-07: 編碼器故障

• 原因：編碼器接線錯誤、損壞或電纜不良。

• 解決方案：檢查編碼器接線，更換編碼器或電纜。

4. Err-08: 速度超差

• 原因：輸入指令脈沖頻率過高，加減速時間常數設置不當。

• 解決方案：正確設置輸入脈沖頻率和加減速時間常數，檢查編碼器狀態。

5. Err-09: 位置超差

• 原因：位置指令錯誤，編碼器損壞。

• 解決方案：檢查位置指令和編碼器狀態，重新設置位置參數。

通過以上步驟和解決方案，用戶可以有效地進行凱正伺服C&B系列伺服驅動器的JOG點動運行、位置模式運行和速度模式運行，并及時處理可能出現的故障代碼。
