凝膠成像系統是一種集凝膠觀察、拍攝、分析于一體的先進設備，廣泛應用于分子生物學、生物工程和生物醫學等領域。該系統利用數碼相機或高分辨率CCD拍攝凝膠電泳后的圖像，通過計算機分析軟件實現樣品的定性和定量分析。隨著科技的發展，現代凝膠成像系統已經能夠覆蓋紫外激發、化學發光、多色熒光等多種成像模式，極大地拓寬了其應用范圍。
一、原理
凝膠成像系統的核心原理基于樣品對光的吸收差異。光源發出的光線照射到樣品上，不同樣品因成分和濃度的不同，對光的吸收量存在差異。通過拍攝這些差異形成的圖像，并利用軟件進行分析，可以得到樣品的光密度信息，進而推算出樣品的濃度或質量。定性分析則依賴于樣品在電泳凝膠或其他載體上的遷移率差異，通過比較未知樣品與標準品在圖譜中的位置，確定未知樣品的成分和性質。
二、使用方法
開機與預冷：首先開啟CCD電源進行預冷，約15分鐘后使用效果更佳。隨后依次打開電腦、暗箱電源，并運行分析軟件（如Image Lab）。
樣品準備與放置：將凝膠樣品放置在紫外透射儀的中心位置，確保照明燈自動打開后，樣品能均勻受光。
參數設置與成像：在軟件中設置曝光時間、增益等參數，點擊運行實驗協議開始自動照相。成像結束后，從多張圖片中選擇最佳圖像進行后續處理。
圖像分析與保存：利用軟件中的圖像處理菜單進行亮度調整、優化等處理，降低圖像本底噪聲，獲得清晰凝膠圖片。最后，將處理好的圖像保存或打印輸出。
三、常見故障及維修方法
顯示屏幕故障：如黑屏、顯示異常等，首先檢查電源連接是否正常。若電源正常，則可能是屏幕故障，需更換屏幕。
光源故障：光源不亮或亮度不足時，檢查燈管或電源是否損壞，必要時進行更換。
攝像頭故障：無法拍攝或圖像不清晰，可能是鏡頭污染或老化。使用干凈紙巾擦拭鏡頭，如無效則需更換攝像頭。
電路故障：如連接不上電腦或圖像無法傳輸，檢查接口是否松動，線路是否老化。確認接口緊密連接后，若問題依舊，需更換連接線路。
參數設置錯誤：檢查參數設置是否正確，如圖像亮度和對比度設置不當，會影響成像效果。根據需要進行調整。
圖像模糊或不清晰：調整對焦環以獲得清晰圖像，如鏡頭污染則進行清潔。
圖像色彩失真：檢查白平衡設置是否正確，必要時進行調整以糾正圖像色彩。
四、維護與保養
定期更換燈管：由于燈管隨使用時間增加會老化或損壞，建議定期更換以保證成像效果。
定期清潔：使用清潔布和清潔液對設備進行清潔，避免鏡頭模糊和其他故障發生。注意避免清洗劑流入設備內部。
正確存放：長時間不使用設備時，注意存放環境避免陽光直射、高溫和潮濕。
定期校準：成像效果不理想時，可能需要進行設備校準以保證準確性。
綜上所述，凝膠成像系統作為分子生物學研究的重要工具，其原理基于樣品對光的吸收差異，通過精確的操作和維護可確保設備的正常運行和成像效果。在實際應用中，及時發現并解決故障對于保障實驗分析的準確性和可靠性至關重要。
五、容濟機電維修過的凝膠成像系統品牌和型號
1. Bio-Rad
（1）ChemiDoc系列：ChemiDoc MP，ChemiDoc XRS+
（2）GelDoc系列：GelDoc Go，GelDoc EZ
2.GE Healthcare (現Cytiva)
（1）Amersham Imager系列：Amersham Imager 600，Amersham Imager 680
（2）Typhoon系列：Typhoon FLA 9500，Typhoon FLA 7000
3.Syngene
（1）G系列：GChemi XRQ，GChemi XX6
（2）GeneSys系列：GeneSys
4.Thermo Fisher Scientific
（1）iBright Imaging Systems系列：iBright FL1000，iBright CL1500
（2）myECL Imager: 通用成像系統
5.Azure Biosystems
（1）Azure C系列：Azure C200，Azure C300，Azure C600
（2）Azure Sapphire: 多功能生物成像系統
6.LI-COR Biosciences
（1）Odyssey系列：Odyssey CLx，Odyssey Fc
（2）Pearl Trilogy: 定量成像系統
7.Analytik Jena

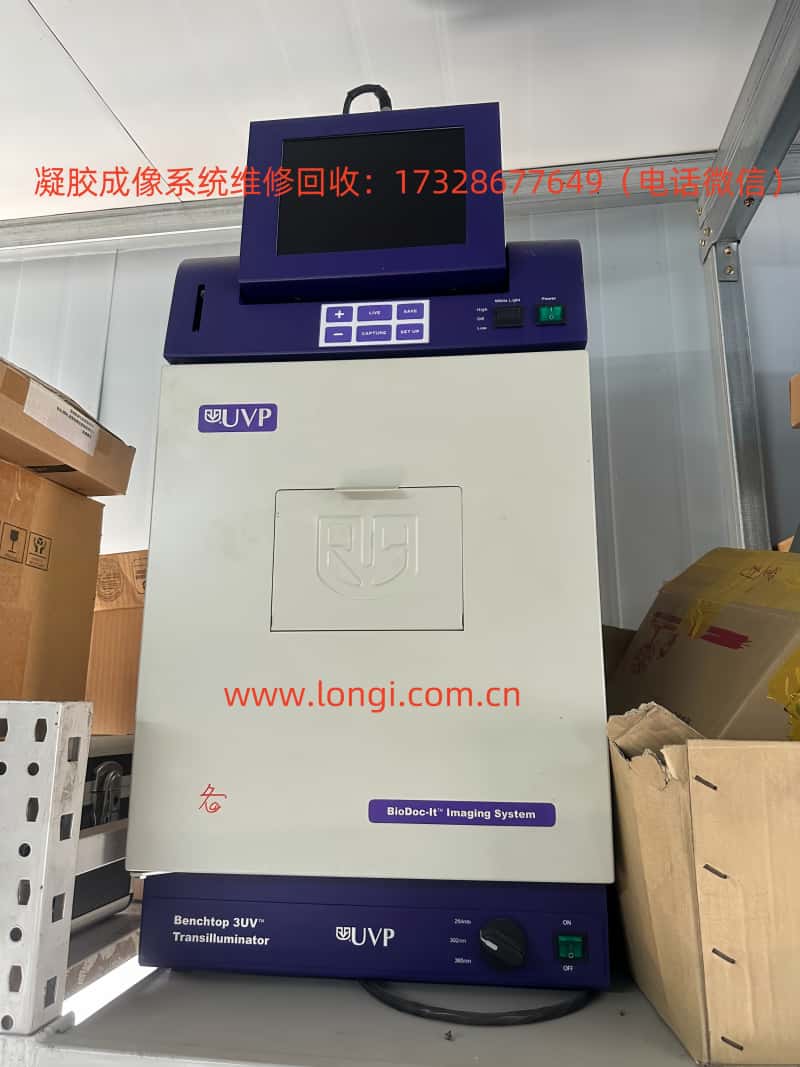

（1）UVP系列：UVP BioDoc-It2，UVP GelDoc-It2
（2）ChemStudio系列：ChemStudio，ChemStudio Touch
8.Vilber Lourmat
（1）Fusion FX系列：Fusion FX7，F(xiàn)usion FX6，
（3）Quantum系列：Quantum ST4，Quantum ST5
9.Eppendorf
（1）Eppendorf BioSpectrometer: 吸光度和熒光檢測系統
（2）Eppendorf Gel Imager: 凝膠成像系統
10.UVP (part of Analytik Jena)
（1）BioSpectrum Imaging System: 通用成像系統
（2）ChemiDoc-It2: 化學發光成像系統
11.ProteinSimple (part of Bio-Techne)
（1）FluorChem系列：FluorChem E，F(xiàn)luorChem R
（2）AlphaImager系列：AlphaImager HP，AlphaImager Mini
12.Gel Company
（1）OmniDOC系列：OmniDOC，OmniDOC MP
13.Uvitec
（1）UviLux系列：UviLux
（2）Alliance Q9 Advanced: 高靈敏度成像系統
14.Cleaver Scientific
（1）MicroDOC系列：MicroDOC Basic，MicroDOC Pro
（2）MultiDOC系列：MultiDOC-It2
15. Bio-Techne
（1）FluorChem系列：FluorChem M，F(xiàn)luorChem Q
容濟機電公司長期維修凝膠成像系統，擁有接近30年的維修經驗，可以快速搶修好各類儀器，另外回收和銷售各類凝膠成像系統，歡迎咨詢。
